LOWRANCE Eagle 5 SplitShot HD

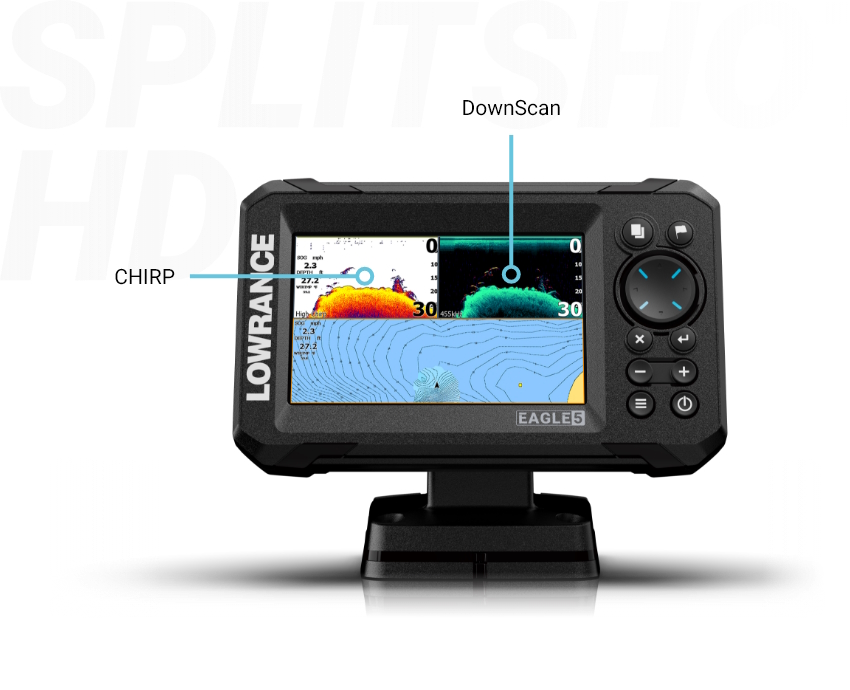

Sondeur Eagle 5 LOWRANCE avec sonde SplitShot HD

LOWRANCE est une des marques d'électroniques marine les plus considérées du domaine de la pêche et de la plaisance. Cette dernière allie technologie et simplicité d'utilisation, ce qui est un parfait mix pour un utilisateur primo-accédant, mais aussi pour pêcheur / plaisancier confirmé !

Le sondeur Eagle 5 de chez LOWRANCE est le digne successeur de l'Hook Reveal 5. Ce dernier est vendu ici avec une sonde Splitshot HD. Les sondes pouvant être compatibles sont les sondes HDI 83/200 et 50/200 vendus en pack ici.

Ces sondes permettent une bonne pratique de la pêche pour un pêcheur régulier avec des fonctionnalités comme le CHIRP, le Downscan Imaging ou le Fish Reveal. La sonde SplitShot HD se montre redoutable dans une utilisation en eaux peu profondes jusqu'à 90 m notamment avec la fonctionnalité du DownScan Imaging.

Cartographie et gestion des traces / waypoints

La gamme Eagle est fournie avec un fond de carte mondial déjà préchargé. Ce fond de carte indique uniquement le littoral, pour obtenir une cartographie, il est possible d'insérer une carte NAVIONICS de la gamme Navionics+ ou bien une carte C-MAP de la gamme Discover.

Sur ce fond de carte ou sur les cartes de la gamme C-MAP et Navionics, il est possible d'enregistrer 100 traces, de tracer jusqu'à 100 routes et de marquer jusqu'à 3 000 Waypoints. Pour une sécurité optimale, il est possible de déclencher un MOB (Homme à la mer) en maintenant simultanément les touches + et -.

Le choix d'une cartographie C-MAP ou Navionics permet d'avoir des cartes vectorielles complètes à jour avec des informations du bureau hydrographique, mais aussi des cartes bathymétriques, des informations sur les marées ainsi que les courants, des plans détaillés des ports de plaisances et un guidage d'un point A à un point B appelé Dock to Dock chez Navionics et Easy routing chez C-MAP). Ce guidage prend en compte les spécificités de votre bateau (hauteur au-dessus de l'eau pour le passage de ponts, tirant d'eau et largeur du bateau), mais aussi la spécificité des marées et de la hauteur d'eau actuelle. Cette spécificité permet de naviguer en toute sécurité dans des zones méconnues.

Autre avantage valable pour la cartographie C-MAP uniquement, c'est la possibilité d'utiliser le Genesis Live, cette technologie permet de créer soi-même sa carte bathymétrique dans des zones ou les relevés n'ont pas été faits ou de profiter des tracés des autres grâce à la fonctionnalité Genesis® Social Map.

Nouvel écran IPS sur la gamme Eagle

La gamme Eagle de chez LOWRANCE est équipée d'une toute nouvelle dalle IPS (In-Plane Switching). Cette technologie d'écran permet de conserver un excellent rendu et contraste même avec des angles de visions étendus jusqu'à 80° (Aussi bien de manière horizontal que vertical). De plus, la luminosité et la résolution sont nettement améliorées sur cette dalle par rapport à la dalle équipant le précédent modèle Hook Reveal. Cela représente un avantage énorme dans des conditions plus ensoleillé ou plus sombre ainsi que lorsque vous portez des lunettes de soleil polarisées.

Fonctionnalités et principe d'utilisation de l'Eagle 5

Le sondeur Eagle 5 est un des appareils les plus simples d'utilisation du marché avec ses 9 touches :

• A Pages : Appuyez sur cette touche pour activer l'écran d'accueil
• B Waypoint :
  • Appuyez sur cette touche pour ouvrir la boîte de dialogue New waypoint.
  • Appuyez deux fois sur cette touche pour enregistrer un waypoint.
  • Maintenez la touche enfoncée pour activer la boîte de dialogue Chercher.
• C Flèches :
  • Sur les pages en plein écran :
    • Appuyez pour positionner le curseur.
    • Appuyez pour effectuer un panoramique sur l'image dans n'importe quelle direction.
  • Sur les pages multifenêtre : Appuyez pour sélectionner une fenêtre.
  • Dans les menus : Appuyez pour passer d'une option à l'autre.
• D Quitter :
  • Sur une page multifenêtre agrandie : Appuyez sur cette touche pour revenir à la page multifenêtre.
  • Dans les menus et boîtes de dialogue : Appuyez sur cette touche pour revenir au niveau de menu précédent et pour fermer une boîte de dialogue.
• E Entrée :
  • Sur les pages multifenêtre : Appuyez sur cette touche pour agrandir la fenêtre actuellement sélectionnée.
  • Dans les menus et boîtes de dialogue : Appuyez sur le bouton pour confirmer un choix.
• F Zoom :
  • Appuyez pour effectuer un zoom sur l'image.
  • Appuyez simultanément sur les deux touches pour créer un waypoint MOB (Personne à la mer) à votre position.
• G Menu : Appuyez sur cette touche pour afficher le menu sur les pages en plein écran.
• H Marche/arrêt :
  • Appuyez une fois sur cette touche pour afficher la boîte de dialogue Contrôles système.
  • Maintenez la touche enfoncée pour allumer ou éteindre l'unité.
  • Appuyez brièvement à plusieurs reprises pour modifier la luminosité du rétro-éclairage.

Comment choisir la sonde de son combiné sondeur/GPS ? Quelles questions dois-je me poser ?

De nombreux paramètres sont à prendre lors du choix de la sonde de son appareil. Il est parfois difficile de se repérer parmi toutes les abréviations utilisées, noms de technologie, puissance et plage de fréquence.

• Ou vais-je installer ma sonde ?

1. 1. Sur le tableau arrière (TA) Cette solution est la plus répandue, elle permet d'obtenir de bons échos (à l'arrière du bateau) avec une grande facilité d'installation.
   2. Sous la coque en traversant (TR) Cette solution est la plus difficile à mettre en place, elle permet cependant d'obtenir les meilleurs échos à l'endroit voulu sous la coque et pas à l'arrière du bateau.
   3. Au-dessus de la coque (À coller) Cette solution est la plus simple à mettre en œuvre, mais c'est aussi celle qui aura les moins bons échos du fait de la coque à traverser. Cette méthode d'installation est aujourd'hui désuète.

La sonde SplitShot est une sonde Tableau Arrière, il est impératif de la fixer à un endroit bien précis (Dans la zone D du Schéma) ! En effet, en cas de pose en Zone A sur la virure de déjaugeage la sonde risque de ne pas être immergé en permanence en Zone B, il vaut mieux éviter de monter la sonde à moins de 1 m du côté bâbord (gauche) de l'hélice. En zone C, évitez de monter la sonde à moins de 7,5 cm du côté tribord de l'hélice. Enfin, en zone E, les flaps peuvent causer des turbulences.

Quelles technologies vais-je réellement utiliser ?

1. 1. La technologie Broadband avec la sonde Bullet Skimmer. Je ne suis pas un pêcheur, j'utilise seulement la sonde pour connaitre la profondeur sous la coque de mon bateau.
   2. La technologie CHIRP avec la sonde HDI. Je pêche dans des eaux très profondes (entre 300 et 900 m).
   3. La technologie DownScan avec la sonde SplitShot HD. Je suis un pêcheur confirmé et souhaite visualiser au mieux les échos sous mon bateau ! Cette fonctionnalité en corrélation avec la technologie CHIRP (bi-fréquence) est appelée Fish Reveal, elle permet d'afficher des images quasi photographiques des fonds (roches, arbres, structure du fond…) mais aussi des poissons.
   4. La technologie SideScan avec la sonde TripleShot HD. Cette dernière technologie en plus d'embarqué la technologie de DownScan permet de visualiser parfaitement des fonds sur le côté du bateau (jusqu'à 180 m de chaque côté). Idéal lorsque vous souhaitez visualiser les fonds près de la rive ou d'une tête de roche dont vous ne pouvez pas trop vous approcher.

La sonde SplitShot HD est une sonde multifréquence de 200/455/800 kHz de 370 W. Elle permet d'obtenir de façon fiable la température et la profondeur jusqu'à 150 m. Elle est parfaite pour les plaisanciers ne pêchant pas ou que très occasionnellement.

Sa fonctionnalité sondeur CHIRP en 200/455 ou 200/800 kHz donne d'excellents échos des poissons sous forme d'arc et une bonne structure du fond jusqu'à 152 m.

La fonctionnalité DownScan Imaging pousse encore plus loin l'expérience de pêche, en effet cette fonctionnalité permet avec des fréquences de 455 et 800 kHz d'obtenir des images quasi photographiques jusqu'à 46 ou 91 m selon la fréquence utilisée.

Caractéristiques techniques du Sondeur Eagle 5 LOWRANCE

• Écran :
  • Résolution : 800 x 480
  • Angles de vision : 80° haut/bas/gauche/droite
• Tension d'alimentation : 12 V CC (10,8 - 18 V CC)
• Consommation d'énergie (max.) : 3,48 W (290 mA à 12 V CC)
• Ampérage recommandé du fusible 3 A
• Interface/connectivité :
  • Sondeur : 1 port (compatible avec SplitShot et TripleShot)
  • Carte SD : 1 port (32 Go max)
• Plage de température :
  • De fonctionnement : -15°C à 55°C
  • Stockage : -20°C à 60°C
• Indice d'étanchéité : IPX7
• Poids : 0,46 Kg
• Type de montage : Montage sur tableau de bord ou avec l'étrier

• Caractéristiques de la sonde SplitShot HD LOWRANCE

  • Compatibilité : Eagle 5 / 7 / 9
  • Plage de température :
    • Dans l'eau durant le fonctionnement : 0°C à 35°C
    • Stockage : -30°C à 70°C
  • Poids : 260 g
  • Longueur de câble : 6 m (20 pi)
  • Montage : Tableau arrière ou moteur électrique avant
  • Données : Profondeur et température
  • Puissance : 370 W
  • Fréquence : 200/455/800 kHz
  • Largeur de faisceau (-3 dB) :
    • Sondeur 200 kHz/haute fréquence CHIRP : 44°
    • DownScan Imaging™ 455 kHz : 55° x 3°
    • DownScan Imaging™ 800 kHz : 35° x 1,6°
  • Profondeur max. :
    • A 200 kHz : 152 m
    • A 455 kHz : 91 m
    • A 800 kHz : 46 m
  • Vitesse max. : 57 nœuds

Contenu de la boite

• Afficheur EAGLE 5
• Kit d'étrier
• Sonde SplitShot
• Kit de câble d'alimentation
• Bagues de serrage de câble
• Documentation
